密封夾具設計的好壞直接影響到整個氣密性檢測系統的精度及穩定性能，下面就一起探討下密封夾具設計需要注意的問題。
一、 密封夾具設計應注意的問題
1．密封圈和密封夾具的設計要防止泄漏，除了密封夾具的外部泄漏外，更加要注意防止密封腔體與夾具間或腔體內部缺陷引起的泄漏，這種內漏很難被發現，所以應特別注意。
2．充氣部份內容積越小，就越能快速檢測工件，而且檢測精度越高。因此要盡可能往工件內部添加填充物，減少充氣容積，可以使用ABS或賽鋼等材料作為填充物，要避免使用多孔材料。
3．設計要注意使檢漏儀、密封、氣路元件易于維護。
4．密封和夾具的設計要保證有足夠的夾緊和密封的力度。
5．密封用的氣缸和機械裝置在設計時要考慮每個都有各自的壓力調節閥。
6. 要防止測試容積的變化。
● 泄漏測試中密封材料蠕變（指夾具夾緊后密封圈/件繼續壓縮變形）會引起容積的變化，容積的變化又會引起測試端壓力的變化，從而影響測試結果。這些變化經常發生檢測階段，而且通常沒有完全的重復性。
● 密封件在重復同樣的封堵動作后也會發生彈性形變，在不同的循環節拍下他們的形變程度也會有所不同。
● 特別是密封面積較大或密封墊較厚時，更加注間蠕變產生的影響。
7. 對密封圈和被測零件的充氣壓力要相對最小化，以免破壞密封性。
8．測試配管
● 推薦受膨脹及溫度影響較小的硬質尼龍管。
● 管子的規格應根據工件充氣容積、測試壓來進行選擇。應盡量縮短配管的長度。
● 測試壓高則選擇壁厚的管子，充氣容積大則選擇內徑大的管子。
● 標準端和測試端的配管長度、材料應保持一致。
● 需要固定測試管子，使其不能移動。
9. 要仔細選擇優質氣動元件，以保證整個系統有完好的密封性。
二、密封和夾具設計應滿足以下標準

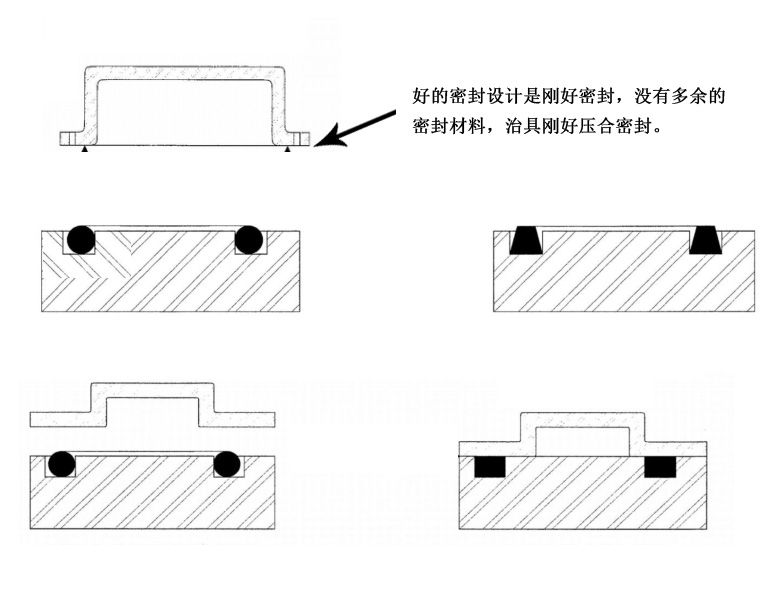

1.良好的密封設計有助減少密封性測試的穩定時間，恰當?shù)拿芊獠墼O(shè)計可以有效防止密封材料外泄，當被測工件被夾緊之后，可以實現金屬對金屬的嚴實合縫對接。這樣可以減少由于密封材料引起的充氣容積變化。
氣密性檢測夾具密封設計

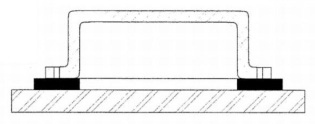

2、不好的密封設計

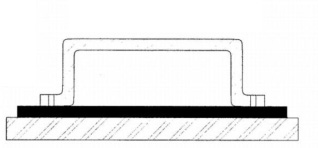

平板式密封墊：這種是最差的密封設計就是應用平板式密封墊做密封。因為它需要更大的力來壓緊，并且非密封區域上平板式的密封墊會產生蠕變，進入被測部件引起被測容積變化或在夾具平臺邊緣因受力翹起而引起泄漏。
